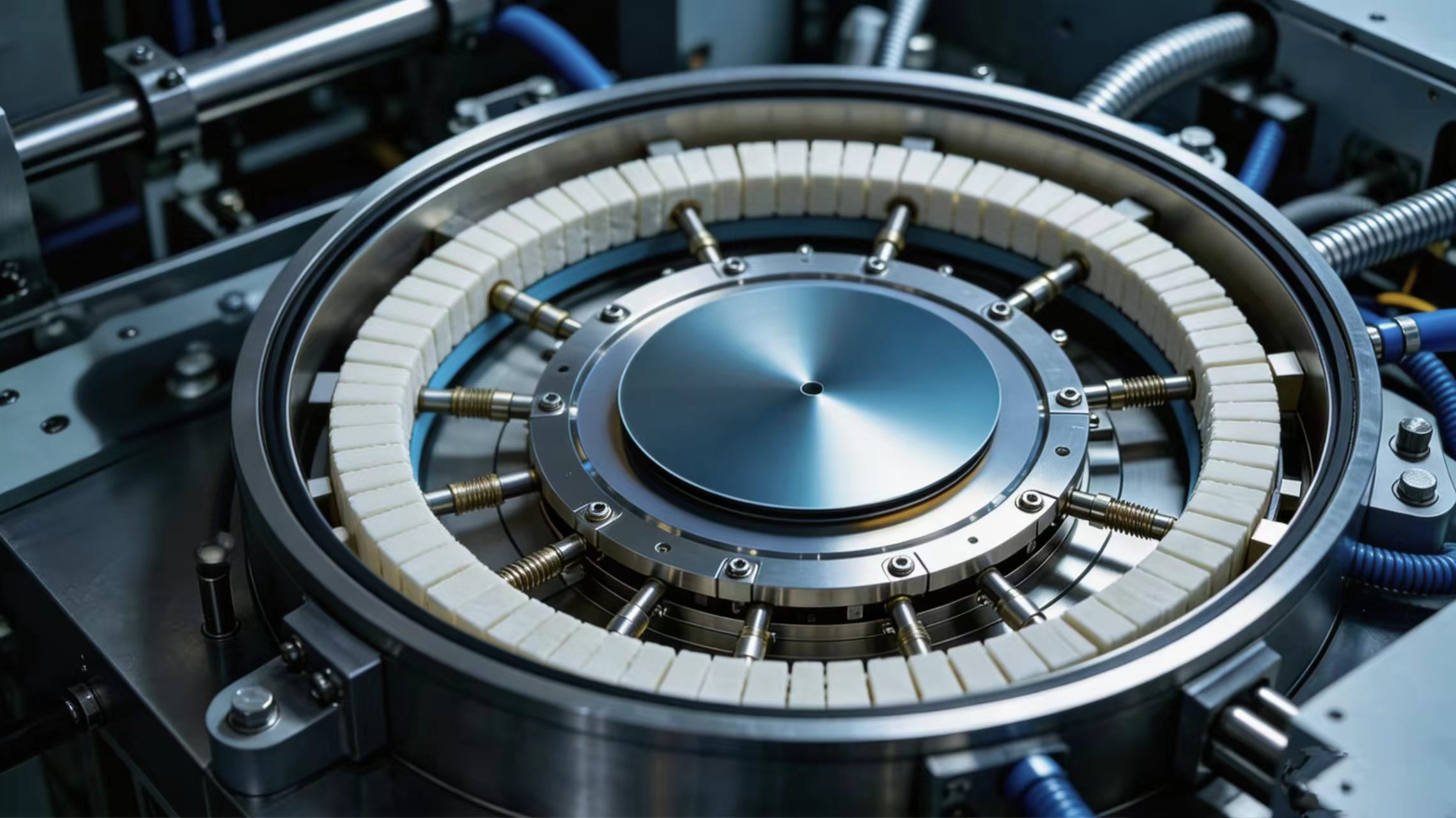

氮化铝低介电加热盘：半导体高频低损耗工艺件的技术内核与国产进阶之路
一、高频工艺时代的“热场博弈”：为何加热基座必须兼顾导热与低介电？
在半导体制程的深水区，刻蚀与薄膜沉积工艺正向高频射频（RF）驱动演进。无论是电容耦合等离子体（CCP）刻蚀、电感耦合等离子体（ICP）刻蚀，还是高频等离子体增强化学气相沉积（PECVD），其射频电源频率已从传统的13.56MHz攀升至数十乃至上百兆赫兹，以激发更高密度的等离子体，满足纳米级线宽与高深宽比结构的加工需求。
在这一高频电磁场环境中，晶圆加热基座面临的挑战发生了本质变化：它不仅要提供精准、均匀的温度场，还必须在强射频穿透下保持“电磁透明”。若加热盘材料的介电常数过高或介电损耗过大，将大量吸收射频能量，引发严重的“介质加热”效应，导致基座局部过热、温度场失控，甚至干扰腔体内的射频电场分布，造成等离子体密度不均，终直接击穿晶圆刻蚀或薄膜沉积的良率底线。氮化铝（AlN）低介电加热盘，正是在这一严苛的技术交叉点上，成为半导体高频低损耗工艺件的解。
二、材料科学解码：氮化铝如何实现“高导热”与“低介电”的统一？
在众多结构陶瓷中，氮化铝之所以能脱颖而出，源于其晶体结构赋予的本征物理特性组合。
1.的热传导能力。氮化铝属于六方晶系纤锌矿结构，其声子散射极小，理论热导率高达320 W/(m·K)，实际烧结成瓷后的热导率仍可稳定在170~230 W/(m·K)区间，是传统氧化铝陶瓷的7至10倍。这意味着在晶圆快速升降温（RTP）或高功率等离子体轰击工况下，AlN加热盘能以极高的热响应速度将热量均匀传递至晶圆承载面，将表面温差严格控制在±0.5℃以内，消除热应力导致的晶圆翘曲与薄膜应力异常。
2.低介电常数与极低介电损耗。氮化铝的介电常数约为8.8（1MHz下），远低于许多高介电陶瓷；更关键的是，其介电损耗角正切值（tanδ）可低至10⁻⁴数量级。在高频射频场中，极低的介电损耗意味着AlN基体几乎不吸收射频电磁能，从物理根源上杜绝了高频工况下的寄生发热现象。同时，适中的介电常数不会对腔体内的射频电场产生明显的畸变或屏蔽效应，确保了等离子体分布的均匀性与工艺窗口的稳定性。
3.热膨胀系数与硅晶圆高度匹配。AlN的热膨胀系数（CTE）约为4.5×10⁻⁶/℃，与单晶硅（约3.5~4.0×10⁻⁶/℃）极为接近。在数百度的高温工艺循环中，这种热膨胀匹配性有效避免了晶圆与基座之间因热失配产生的滑移、微裂纹及颗粒污染，为大尺寸（8寸/12寸）晶圆的安全承载提供了力学保障。
三、制造工艺壁垒：MCH共烧技术铸就一体化高频工艺件
氮化铝低介电加热盘并非简单的陶瓷片，而是集成了发热电路、温控传感器与射频电极的复杂复合体。其核心制造壁垒在于MCH（Metal Ceramics Heater）金属陶瓷共烧技术。
该技术将钨（W）或钼（Mo）等难熔金属发热浆料，通过丝网印刷精密排布在氮化铝生瓷片上，再经叠层、层压后，在1800℃以上的还原性气氛中进行一体化高温共烧。在这一过程中，必须精准调控金属电极与AlN陶瓷基体的烧结收缩率匹配，防止界面分层、微裂纹或电阻值漂移。共烧成型后的加热盘，发热体完全封装于致密的AlN基体内部，无界面热阻、无真空释气风险，具备极高的结构可靠性与超长使用寿命，适配半导体高真空、强腐蚀的极端腔体环境。
四、国产进阶：WOMMER沃姆以高品质定制赋能主流半导体设备
在半导体核心零部件自主可控的战略驱动下，WOMMER沃姆依托在陶瓷材料配方、精密成型与超高温共烧领域的深厚技术积淀，成功推出高可靠性的氮化铝低介电加热盘系列工艺件，为国内主流半导体设备厂商提供国产高品质的热管理解决方案。
高频工况下的卓越稳定性：WOMMER沃姆通过优化AlN粉体配方与烧结助剂体系，将成品介电损耗控制在极低水平，确保加热盘在13.56MHz至60MHz等主流高频射频场中保持“电磁透明”，无寄生发热、无电场干扰，为刻蚀与CVD工艺提供纯粹、稳定的热场环境。
多区精密温控与极速响应：借助高精度的内部发热电路拓扑设计，WOMMER沃姆的AlN加热盘支持多区独立闭环温控，晶圆承载面温度均匀性可达±0.3℃~±0.5℃。结合AlN本征的高热导率，产品具备极快的升降温响应速度，大幅缩短工艺等待时间，提升设备综合稼动率（OEE）。
适配主流设备平台：WOMMER沃姆的氮化铝加热盘覆盖8寸与12寸晶圆规格，结构接口、电气协议及表面处理（如耐等离子体涂层）兼容国内主流刻蚀、PECVD、ALD及离子注入设备平台。从非标定制设计到大批量稳定交付，WOMMER沃姆以严苛的全维度品质检测（含氦质谱检漏、高温绝缘测试、射频老化验证），确保每一件出厂产品都具备装机级的高可靠性。
五、面向未来工业：低损耗工艺件筑基智能制造与芯片生产升级
在未来工业与智能制造的宏伟蓝图中，半导体产线正向着全自动化、数据驱动的“黑灯工厂”加速演进。工艺腔体内的每一个零部件，都必须具备极高的性能一致性与寿命可预测性。氮化铝低介电加热盘作为直接参与高频电磁场与热场耦合的核心工艺件，其性能的每一次微小跃升，都在为芯片生产升级夯实底层基石。
随着第三代半导体（SiC/GaN）、封装（2.5D/3D）及异构集成技术的爆发，工艺窗口持续收窄，对热场与电磁场的协同控制提出了前所未有的挑战。以WOMMER沃姆为代表的国产高端半导体零部件供应商，正通过材料创新与精密制造的深度融合，打破高频工艺件的技术壁垒，为中国半导体产业链的强链补链注入强劲动能。国产氮化铝低介电加热盘的成熟量产，不仅是供应链安全的坚实保障，更是中国智造向全球半导体价值链高端攀升的有力见证。
