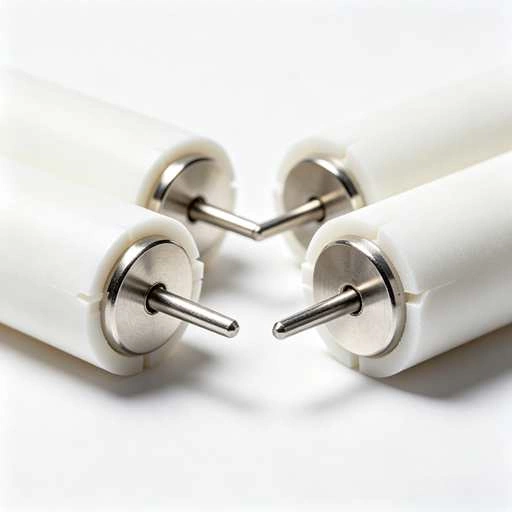

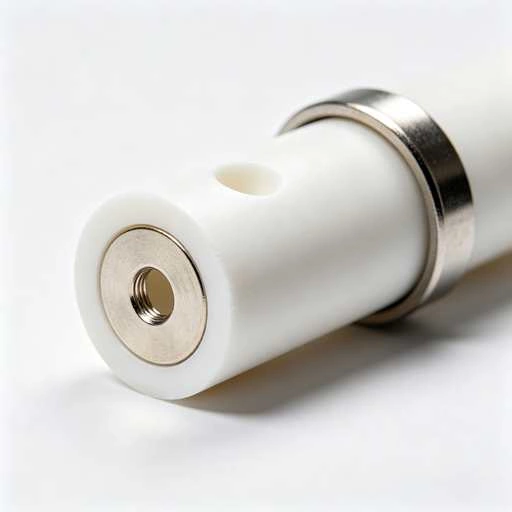

防静电陶瓷定制 半导体精密制程防护陶瓷配件

一、静电：制程中"看不见的良率杀手"

在半导体晶圆厂的洁净车间里，污染控制早已从"颗粒时代"迈入"静电时代"。当工艺节点推进至7nm、5nm乃至3nm，器件栅氧化层厚度已压缩至数个原子层，任何一次微小的静电放电（ESD）都可能造成不可逆的损伤——而这种损伤往往无法在当站检测中被发现，直到终端电性测试时才以"软失效"或"早期寿命失效"的形式暴露，成为良率爬坡中难追溯的隐形黑洞。

静电的危害远不止于直接击穿。在晶圆传输、真空吸附、等离子体加工及封装测试的全流程中，静电还会引发一系列连锁反应：

• 静电吸附（ESA）： 带电晶圆表面像磁铁一样吸附空气中的纳米级颗粒，即使Class 1环境也无法幸免，导致光刻缺陷与薄膜针孔。
• 库仑力干扰： 静电场使晶圆在机械臂端拾器上发生微米级偏移，影响对准精度，在多重曝光工艺中直接导致套刻误差（Overlay）超标。
• 等离子体异常： 腔体内积累的静电荷改变鞘层电位分布，导致刻蚀速率漂移与CD均匀性恶化。
• 设备误触发： 静电脉冲耦合进敏感电路，引发传感器误报、伺服系统抖动甚至控制器复位，造成非计划停机。

传统防静电方案面临两难困境：金属件导电性好但易产生颗粒、不耐腐蚀；聚合物件可调控电阻但在真空高温下释气、硬度不足；普通陶瓷绝缘性好却会加剧电荷积累。防静电陶瓷定制，正是为破解这一矛盾而生的半导体级解决方案——在保持陶瓷本征高硬度、耐温、耐腐蚀优势的同时，赋予其精准可控的静电泄放能力。

二、防静电陶瓷的技术内核：从"绝缘体"到"智能泄放体"

WOMMER沃姆防静电陶瓷并非简单地在绝缘基体中添加导电填料，而是通过材料科学与精密制造的深度融合，实现"防静电性能"与"结构功能"的协同优化：

1. 导电网络精准构筑

在氧化铝（Al₂O₃）、氮化铝（AlN）或氧化锆（ZrO₂）基体中，通过以下三种路径构建可控导电通路：

• 碳系掺杂： 掺入碳纳米管（CNT）或石墨烯纳米片（0.5%~3%），经超声分散+球磨混合确保均匀分布，烧结后形成三维渗流网络。表面电阻10⁶~10⁹ Ω/sq可调，适用于晶圆接触面防静电。
• 金属氧化物掺杂： 掺入氧化锡锑（ATO）或氧化铟锡（ITO）纳米粉体（5%~15%），在还原气氛烧结后形成n型半导体导电相。电阻稳定性优于碳系，耐高温氧化，适用于腔体内部长期工作件。
• 碳化物/硼化物掺杂： 掺入TiC、SiC或TiB₂颗粒（8%~20%），兼具导电与增强增韧效果。适用于同时要求耐磨、抗冲击与防静电的机械运动部件。

2. 电阻精准调控与批次一致性

防静电陶瓷的核心指标不是"导电"，而是"导得刚刚好"。电阻过低（＜10⁵ Ω/sq）会在射频/高压工艺中产生漏电流与寄生放电；电阻过高（＞10¹⁰ Ω/sq）则泄放速度不足，电荷仍会积累。WOMMER沃姆通过以下手段确保电阻精准可控：

• 导电相掺量至±0.1%，经DOE实验建立掺量-电阻响应曲面模型。
• 烧结气氛（氧分压、升温速率、保温时间）全程程序化控制，确保导电相氧化态一致。
• 每批次抽取≥10个点位进行四探针表面电阻测试，批次内偏差≤±0.5 logΩ，批次间偏差≤±1 logΩ。

3. 防静电性能不牺牲结构功能

许多防静电陶瓷在添加导电相后，力学性能与热学性能显著下降。WOMMER沃姆通过以下设计维持综合性能：

• 导电相粒径控制在亚微米级，避免成为裂纹萌生源。
• 采用核壳结构设计，导电相被陶瓷基体包裹，表面仍保持陶瓷本征硬度与耐磨性。
• 对于导热敏感件（如加热基座），选用高导热导电相（如SiC），确保防静电与高导热兼得。

三、精密制造：μm级公差下的""交付

半导体设备对防静电陶瓷件的几何精度与表面质量要求极为苛刻。WOMMER沃姆执行以下制造标准：

• 成型： 等静压（CIP）/注射成型（CIM）/干压，坯体密度均匀性＞99%，杜绝烧结变形与导电相偏析。
• 烧结： 气氛保护烧结（N₂/Ar/H₂）+HIP热等静压后处理，致密度≥99.3%，消除内部微气孔与导电相团聚。
• 精密加工： 五轴CNC金刚石砂轮磨削+激光微加工，尺寸公差±0.003mm，圆度≤2μm，平面度≤1μm。
• 表面质量： 晶圆接触面Ra≤0.02μm（镜面级），密封面Ra≤0.05μm，所有锐边R0.1~R0.3过渡，杜绝应力集中与颗粒释放源。
• 洁净管控： Class 100洁净室内多道超纯水+IPA超声清洗，颗粒计数满足SEMI E10标准，真空密封包装交付。

四、典型应用场景：贯穿半导体精密制程全链条

WOMMER沃姆防静电陶瓷定制产品已广泛服务于以下核心工位：

• 晶圆传输机械臂端拾器（End Effector）： 高频接触晶圆边缘，要求耐磨零颗粒+防静电泄放（10⁷~10⁸ Ω/sq），氧化锆基防静电陶瓷是兼顾韧性、硬度与ESD安全的材料。
• 晶圆对准/预对准台（Pre-aligner）承托件： 高速旋转中需极低摩擦与防静电，避免电荷积累影响对准精度。
• 真空吸盘/静电吸盘（ESC）边缘环与升降销： 频繁升降冲击要求高韧性，边缘环需防静电以避免晶圆边缘ESD损伤。
• FOUP/SMIF Pod内部定位块、导向件与门锁机构： 百万次开合循环中保持尺寸精度，防静电保护存储状态下的晶圆免受ESA污染。
• 离子注入机晶圆夹持环与束流屏蔽件： 承受高能离子束轰击产生的电荷积累，防静电陶瓷将电荷安全导入接地通路，避免束流偏转与剂量不均。
• 刻蚀/CVD腔体内部聚焦环、喷淋盘边缘及绝缘环： 在等离子体环境中需耐受化学侵蚀与离子轰击，同时具备适度导电性以稳定鞘层电位，改善刻蚀/沉积均匀性。
• 检测/量测设备精密承载台与探针卡底座： 纳米级定位精度要求，防静电陶瓷的低热膨胀与高刚性确保长期尺寸稳定，同时消除静电对微弱信号的干扰。
• CMP设备保持环（Retaining Ring）： 承受抛光液腐蚀与机械磨损，防静电设计避免抛光过程中电荷积累导致晶圆边缘去除速率异常。

五、WOMMER沃姆：国产防静电陶瓷定制的可靠性标杆

在半导体精密陶瓷零部件国产化加速推进的产业背景下，WOMMER沃姆以"材料配方自主、精密制造闭环、性能全链可验证、交付全周期可追溯"为核心理念，构建了业内的防静电陶瓷定制平台：

• 国产高品质： 从陶瓷粉体合成、导电相掺杂配方设计、成型烧结到五轴精密加工，全链自主研发与生产，不依赖外协。每批次经XRD物相确认、SEM微观组织分析、四点探针表面电阻测试、硬度/抗弯强度/断裂韧性全检及颗粒释放计数验证，批次性能偏差≤±3%。
• 高可靠性： 所有定制件出厂前经历500小时工况模拟老化、1000次机械冲击循环、500次热冲击（室温↔400℃）、ESD三级脉冲验证（HBM 2kV/CDM 500V/MM 200V）及真空释气测试（TML＜0.1%，CVCM＜0.01%），满足晶圆厂7×24小时连续量产MTBF要求。
• 适配主流半导体设备应用： WOMMER沃姆产品在机械接口尺寸、安装方式、电气连接规格、洁净度等级及材料认证上，兼容主流刻蚀机、CVD/PVD/ALD设备、离子注入机、CMP设备、晶圆传输系统（EFEM）、检测量测设备及涂布显影Track系统，实现即装即用，产线导入验证周期≤5个工作日。
• 柔性定制与快速响应： 支持来图加工、来样逆向测绘、3D模型联合开发及小批量快速验证。提供氧化铝、氮化铝、氧化锆三大基材×多种导电相组合的材料矩阵，表面电阻10⁴~10¹¹ Ω/sq全范围覆盖。标准规格3天发货，定制品7~12天交付，小起订量1件，满足从研发打样到量产补货的全周期需求。

六、面向未来工业：防静电陶瓷的智能进化与数字融合

在智能制造与未来工业深度重塑半导体产线的进程中，WOMMER沃姆正推动防静电陶瓷从"被动防护件"向"可感知、可追溯、可预测"的智能节点跃迁：

• 嵌入式静电监测传感器： 在关键承载件中集成微型电场传感器，实时监测表面电位变化，当静电积累超过阈值时自动触发告警或启动主动消电措施，将ESD风险从事后追溯转变为事前预防。
• 单件数字身份证与全生命周期追溯： 每件陶瓷件激光刻码关联材料批次、烧结曲线、电阻测试数据、ESD验证报告及洁净度记录，接入客户MES/ERP系统，实现从原料到报废的全链透明追溯，满足车规级与航空航天级质量管理要求。
• AI驱动寿命预测与智能备件管理： 基于产线实际动作次数、载荷谱、环境温湿度及电阻漂移数据，建立防静电陶瓷性能退化模型，输出精准更换窗口与备件采购建议，将非计划停机风险降低70%以上，库存周转率提升40%。
• 数字孪生选型与仿真平台： 客户上传3D模型与工况参数后，AI系统自动推荐基材-导电相组合、电阻目标值及表面处理方案，并通过多物理场仿真预测静电泄放路径与热-力耦合行为，将选型决策时间从数周压缩至数小时。
• 绿色制造与循环经济： 推进防静电陶瓷废件回收再烧结技术及无铅化、无镉化导电相配方，降低全生命周期碳足迹与有害物质风险，响应半导体产业ESG与碳中和目标。

七、结语

防静电陶瓷定制，以精准可控的表面电阻为静电荷铺设安全泄放通道，以陶瓷本征的高硬度、耐温、耐腐蚀守护精密制程的物理完整性，以μm级制造精度确保每一次晶圆接触的零颗粒承诺——三重防护合而为一，为半导体设备构建了真正可靠的"静电免疫屏障"。从晶圆传输到等离子体加工，从离子注入到CMP抛光，每一处防静电陶瓷的默默守护，都是良率攀升与产能释放的无声基石。以WOMMER沃姆为代表的国产精密陶瓷力量，正以自主材料配方、半导体级制造精度与开放的设备生态适配能力，为中国芯片生产升级与未来工业转型，筑牢每一道工序的静电安全防线。
