圆形氧化铝晶圆加热盘 半导体腔体内置耐高温加热盘
一、腔体之心：被低估的"热场定义者"
在半导体晶圆加工设备的密闭腔体内，存在一个常被简化为"加热元件"却实际承担着多重物理功能的核心部件——圆形氧化铝晶圆加热盘。它不仅是热能的传递者，更是腔体内热场分布的定义者、晶圆背面微环境的塑造者、以及工艺气体流场的边界条件之一。
与外部加热器或开放式热板不同，腔体内置加热盘工作在真空/低压、腐蚀性气氛、等离子体轰击及频繁热循环的复合极端环境中。其性能直接决定了薄膜沉积的均匀性、刻蚀速率的一致性、退火的精准度乃至颗粒污染的水平。当工艺节点向28nm以下推进、晶圆尺寸迈向12英寸，对这块"腔体之心"的要求已从"能加热"升级为"热得匀、稳得住、用得久、装得准"。
圆形氧化铝晶圆加热盘正是为此而生——它以高纯氧化铝的热稳定性与化学惰性为基石，以精密圆形几何与内置热源架构为形态，以耐受腔体极端工况的全流程可靠性为保障，成为半导体设备热管理不可替代的核心功能件。
二、为何是氧化铝？腔体工况下的"解"逻辑
在众多工程陶瓷中，高纯氧化铝（99.7%~99.9%）之所以成为腔体内置加热盘的主流基材，源于其在"热-电-化-机"四维性能空间中对腔体工况的精准适配：
- 热导率适中（25~30 W/m·K）： 既保证热量从内置电阻丝向晶圆背面的传递，又避免因热导率过高导致热量沿支撑结构向腔体壁大量散失，使加热功率利用效率化，同时降低腔体壁温波动对工艺稳定性的干扰。
- 电气绝缘可靠（＞10¹⁴ Ω·cm）： 在射频/微波辅助沉积、等离子体偏压及高压静电吸盘（ESC）协同工作中提供充足绝缘裕度，杜绝漏电、寄生放电及电弧损伤风险。
- 化学惰性： 对CVD/PVD/ALD/刻蚀/退火工艺中的O₂、N₂、Ar、NH₃、SiH₄、Cl₂、CF₄、WF₆及金属有机前驱体均保持稳定，表面不释放金属离子、碱金属杂质或颗粒，满足节点洁净度要求。经1000小时工艺气氛暴露后，表面元素含量变化＜0.01%。
- 抗热震与机械强度平衡： 断裂韧性3.5~4.0 MPa·m^½，抗弯强度＞300 MPa，可承受每分钟数次、每天上千次的室温↔800℃热冲击循环而不产生微裂纹。圆形几何配合合理的厚度设计（通常10~20mm），将热应力控制在安全裕度内。
- 精密加工成熟： 支持大尺寸金刚石砂轮精密磨削，圆形盘面平面度≤2μm，圆度≤3μm，表面粗糙度Ra≤0.05μm，确保与晶圆背面形成均匀热接触，并与腔体内部支撑结构精准配合。

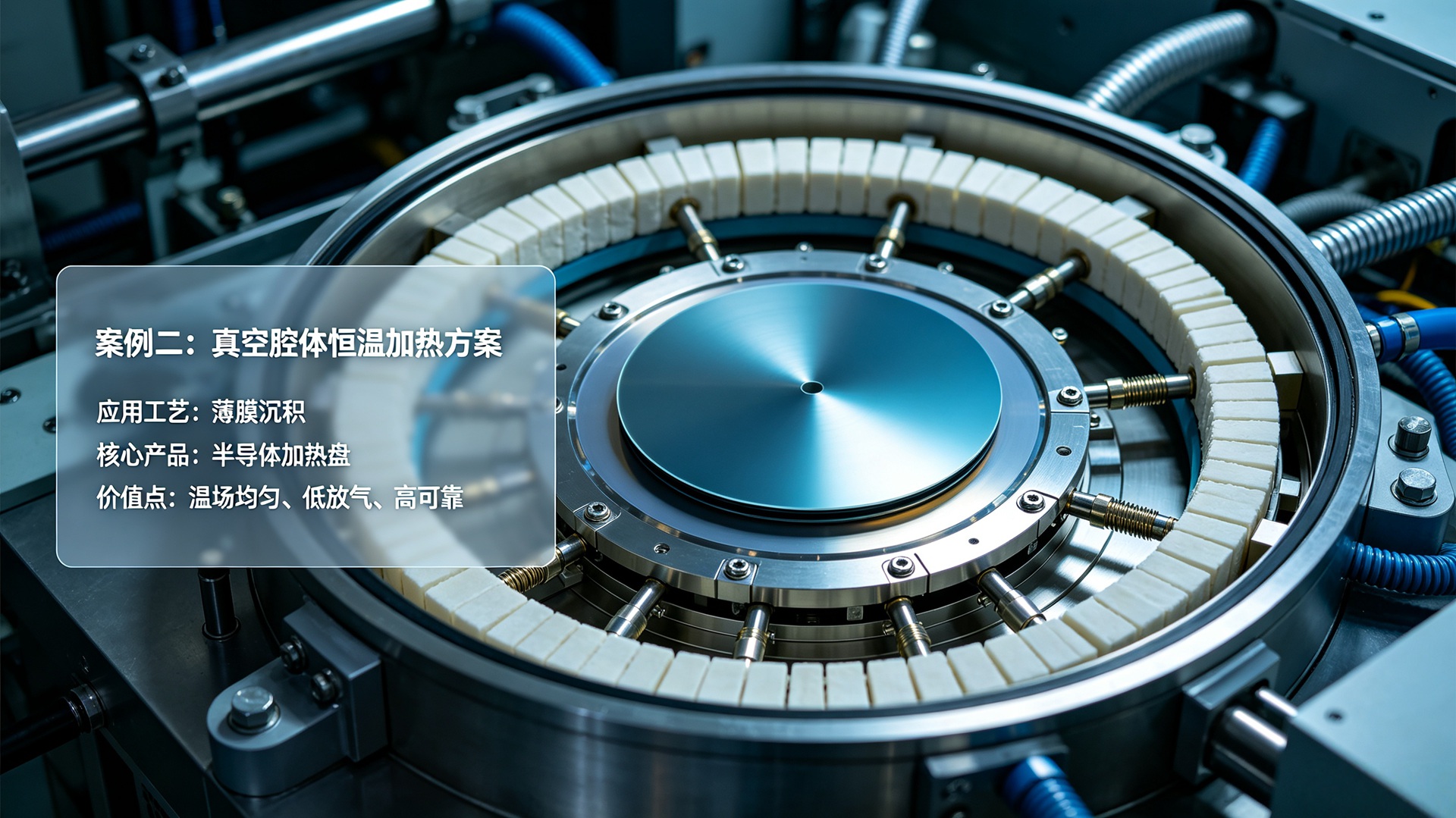

三、腔体内置设计的特殊挑战：不止于"热"
与开放式加热台相比，腔体内置圆形氧化铝加热盘面临三重额外技术挑战：
① 空间约束下的热源集成
腔体内部空间寸土寸金，加热盘需在有限厚度内集成加热元件、温度传感器、引线通道及可能的He背压/冷却流道。WOMMER沃姆采用嵌入式薄膜电阻+多层共烧工艺，将Mo/W合金电阻丝以同心圆或螺旋蛇形拓扑埋入氧化铝基体内部，总厚度增加＜2mm，面功率密度可达30~60 W/cm²。每区嵌入Pt100/Pt1000铂电阻，采样周期≤10ms，为腔体内多区PID控温提供高分辨率反馈。引线通道采用陶瓷-金属密封过渡，耐温＞1000℃，真空漏率＜1×10⁻⁹ Pa·m³/s。
② 腔体气氛兼容性设计
加热盘表面直接接触工艺气体，需避免成为污染源或反应副产物沉积位点。WOMMER沃姆通过以下手段保障气氛兼容性：
- 表面抛光至Ra≤0.05μm，减少气体吸附与颗粒附着。
- 可选Y₂O₃/Al₂O₃复合涂层（厚度5~20μm），进一步提升耐等离子体侵蚀与抗氟化物腐蚀能力，适用于NF₃/CF₄腔体清洗工况。
- 所有外露金属部件（引线端子、固定螺钉）采用高纯镍/钼材质，避免不锈钢释铁污染。
- 出厂前经高温真空除气处理（800℃/10⁻³ Pa/4h），残余气体释放率＜1×10⁻⁶ Pa·m³/s·cm²。
③ 安装接口与热膨胀匹配
加热盘需在腔体内就位，且在反复热循环中不因热膨胀失配导致松动、应力集中或密封失效。WOMMER沃姆在设计阶段即进行腔体-加热盘热-力耦合仿真，优化安装孔位、定位销槽及弹性压紧结构，确保：
- 常温装配间隙0.02~0.05mm，工作温度下热膨胀补偿后仍保持可靠定位。
- 支撑点采用低热导率陶瓷垫片隔离，减少向下热损失。
- 密封面平面度≤1μm，配合金属C形环或全氟醚橡胶圈，实现真空密封＜1×10⁻⁸ Pa·m³/s。
四、WOMMER沃姆：国产腔体加热盘的品质标杆
在半导体设备核心零部件国产化加速推进的背景下，WOMMER沃姆以"材料自主、内置热源自研、腔体适配验证、全链可靠性管控"为核心竞争力，打造了业内的圆形氧化铝晶圆加热盘定制平台：
- 国产高品质： 从高纯氧化铝粉体合成、等静压成型、气氛烧结到嵌入式热源共烧、精密加工及洁净包装，全链自主研发生产。每批次经热导率实测（≥25 W/m·K）、抗弯强度测试（＞300 MPa）、介电强度验证（＞15 kV/mm）及腔体模拟工况老化测试，批次一致性偏差≤±3%。
- 高可靠性： 每片加热盘出厂前经历500小时设定温度真空老化、1000次室温↔800℃热冲击循环、10kV耐压测试、He检漏及颗粒计数验证，MTBF满足晶圆厂7×24小时连续量产与年度PM周期要求。设计寿命＞5年或10万次热循环。
- 适配主流半导体设备应用： WOMMER沃姆产品在机械安装接口、电气连接规格、温控通讯协议、密封形式及洁净度等级上，兼容国内外主流CVD/PVD/ALD/刻蚀/离子注入/退火设备腔体，实现即装即用，产线导入验证周期≤5个工作日。
- 全尺寸覆盖与柔性定制： 支持4/6/8/12英寸标准晶圆对应盘径及非标尺寸，温度范围室温~1000℃，温区数量1~8区可选，控温精度±0.5℃~±2℃，支持来图定制、来样测绘及联合开发，小起订量1件。
五、面向未来工业：腔体热管理的数字化与智能化跃迁
在智能制造与未来工业深度融合的产业浪潮中，WOMMER沃姆正推动腔体内置加热盘从"被动热执行器"向"智能工艺感知节点"进化：
- 多点温度场实时监测与数字孪生： 盘面集成8~16通道薄膜Pt传感器阵列，以100Hz采样率输出腔体内二维温度分布云图，数据实时映射至设备数字孪生模型，为工艺工程师提供热场均匀性的瞬态诊断与优化建议。
- AI自适应控温与异常预警： 基于海量腔体工艺数据训练深度学习模型，自动识别加热元件老化、隔热层退化及晶圆接触热阻变化，实时修正控温参数；同时监测温度波动频谱，提前预警潜在故障，将非计划停机风险降低70%以上。
- 预测性维护与智能备件管理： 通过监测电阻值漂移、热容变化及热循环计数，建立加热盘剩余寿命预测模型（RUL），输出精准PM窗口与备件采购建议。
- OPC UA/SECS-GEM协议无缝对接： 温控数据、温度云图、报警日志实时上传MES/EAP，与工艺气体流量、腔体压力、射频功率等参数协同闭环，为芯片生产升级中的全自动腔体热工艺管控提供硬件数据底座。
- 绿色节能设计： 低热容基座+智能待机模式将单次工艺能耗降低30%，响应半导体产线碳中和与ESG可持续发展目标。
六、结语
圆形氧化铝晶圆加热盘，以高纯氧化铝的热稳定性与化学惰性为基石，以嵌入式薄膜热源与多层共烧工艺实现腔体空间内的热集成，以精密圆形几何与热-力匹配设计保障安装可靠性与热场均匀性，以全流程腔体模拟验证兑现极端工况下的长寿命承诺——四重能力协同，为半导体腔体提供了真正"热得匀、稳得住、用得久、装得准"的核心热管理解决方案。从CVD薄膜沉积到等离子体刻蚀，从离子注入退火到ALD原子层生长，每一块腔体内置加热盘的默默守护，都是制程良率攀升与设备 uptime 提升的无声基石。以WOMMER沃姆为代表的国产热管理力量，正以自主材料体系、腔体适配能力与开放的设备生态兼容性，为中国芯片生产升级与未来工业转型，铸就每一处腔体热场的精准与可靠。
